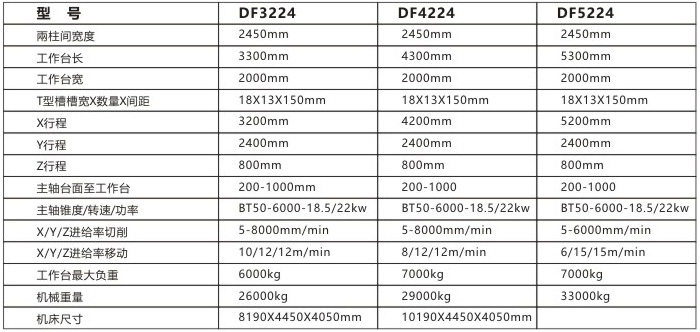

DF3224/4224/5224
产品描述:

A:主轴箱
   主轴头采用矩形比例设计1:1.125(400mm:450mm),内部以中间隔层搭配圆弧肋骨设计,搭配硬轨提高切削进给之刚性及稳定性。
B:工作台
   双层封闭结构设计搭配密集之重力型高刚性线轨滑块,具有高刚性、高稳定性、高顺畅性及低摩擦系数之优点,能承载高荷重之工作物。
C:底座
   坚实的箱式结构,采壁厚与肋骨结合一体成型之排屑槽及三线轨之底座设计,强化大型门宽机台底座之刚性及动态精度。
D:横梁
   横梁立柱一体化高刚性结构设计,确保Y轴及Z轴静态刚性,及动态精度表现。
E:滑座
   滑座独物设计下轨道四个、上轨道四个重力型高刚性线轨滑块,搭配阶梯式支撑设计,具有高强度稳定性之优点。
F:立柱
   箱中箱强化结构的立柱,取代一般中空立柱,抗压抗震能力更强。
